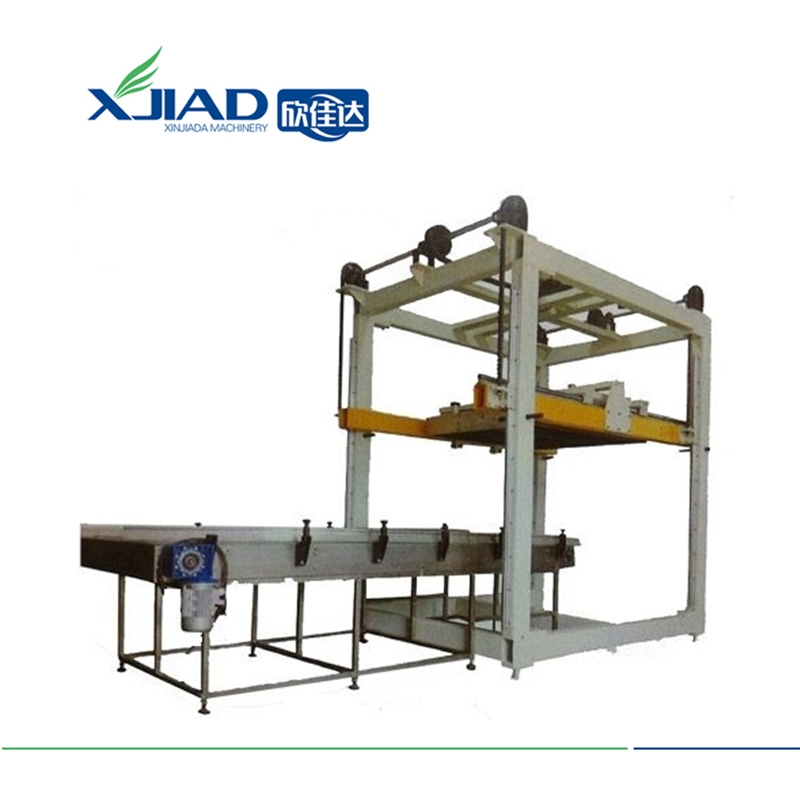

磁力式低位實罐碼垛機

在線視頻                     說明書下載

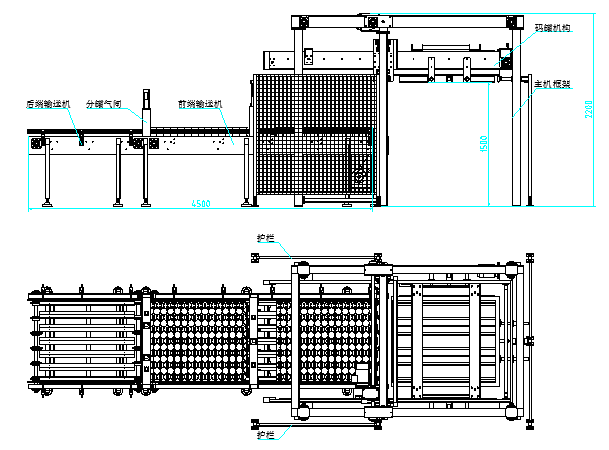

1. 結構圖

2. 適用范圍：

磁力式低位實罐碼垛機適用于馬口鐵易拉罐、玻璃瓶（蓋馬口鐵蓋）等實罐產品的分層碼垛；在罐頭行業、飲料行業中廣泛使用。

3. 運行簡介：

磁力式低位實罐碼垛機的運行均由PLC電腦控完成，觸摸屏配按鈕開關操作，中文操作系統，各機構工作狀態實時顯示。故障點自動檢測并顯示，自動報警。叉車輔助進棧板及出垛；人工輔助添加隔層紙板。輸送機自動送罐，氣閘把后端輸送機和前端輸送機的罐子分開使之送入預備碼垛工位。再通過碼罐機構把預備碼垛工位上的產品碼至棧板上，反復運行直至完成產品碼垛高度。

4. 結構組成及功能：

4.1.  后端輸送機：輸送及收集產品；塑鋼網鏈。

4.2.  前端輸送機：輸送及收集產品到預備碼垛工位；塑鋼網鏈。

4.3.  分罐氣閘：把前、后端輸送機上的產品分開；氣動元件驅動。

4.4.  紙片堆放架：堆放隔層紙片。

4.5.  碼垛機構：自鎖式升降設計，分層提升，高度自動定位；電機驅動

4.6.  防護欄：配安全護欄；碳鋼鋼絲網；

4.7.  電氣配置：  西門子PLC可編程控器、施克（SICK）光電開關、施耐德（SCHNEIDER）行程開關、按鈕、接觸器、電線電纜、電線軟管、碳鋼線槽。

5. 技術參數：

5.1.  電源：動力電源   380V × 50 Hz×3

5.2.  控制電源   220V × 50 Hz×2

5.3.  功    率   6—9kw

5.4.  空氣源：使用壓力   6kg/cm²

5.5.  適用托盤：1000mm ×1200mm（由客戶定制）

5.6.  速度：每分鐘約2層碼垛動作；

5.7.  可卸高度：1400mm（含托盤高度）。
